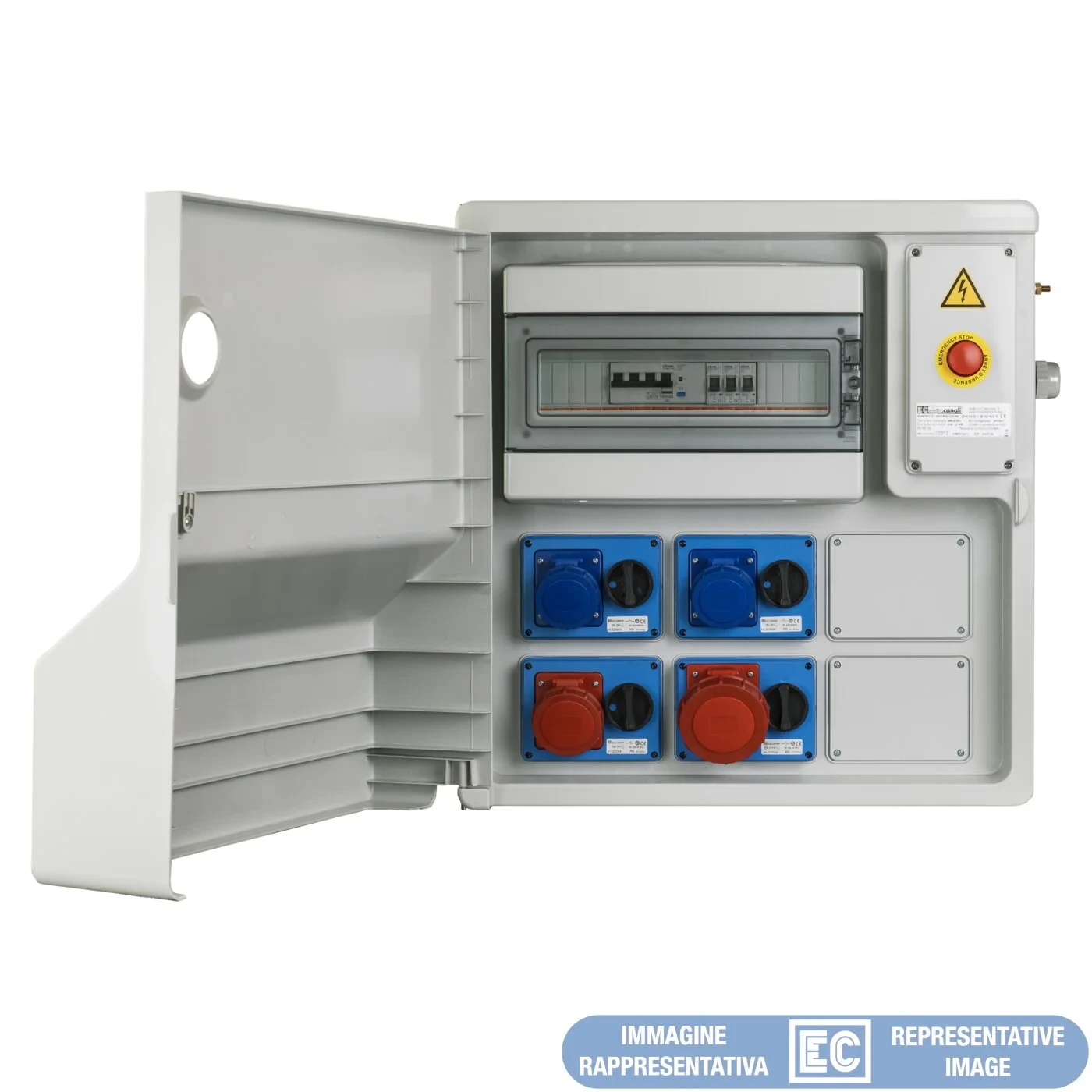

EC6900700 4 prises horizontales verrouillable - alimentation avec bornier Dimension : 677 x 658 x 288 mm

Tableau de distribution préassemblé de type ASC. Fabriqué en techno polymère ABS résistant aux chocs. Indice de protection IK09, adapté à un usage intensif. Rail DIN en acier galvanisé. Fermeture de porte avec clé triangulaire fournie. Serrure de sécurité disponible pour la porte extérieure. Protection par disjoncteur pour les prises dans une unité de commande pouvant être équipée d'une serrure de sécurité. Montage mural possible avec supports fournis ou sur support métallique. Poignées de transport intégrées au châssis. Base ouverte pour le passage des câbles de raccordement. Fonctionnement possible avec les fiches branchées, même porte fermée. Angle d'ouverture de la porte : 157°. Fabriqué conformément aux normes EN 60670-1, EN 60670-24, EN 61439-1 et EN 61439-4.

Installation recommandée : mobile ou semi-fixe. Utilisation recommandée : sur les chantiers ou les lieux de travail temporaires où le personnel autorisé et qualifié a accès au produit. Équipé de prises horizontales inter verrouillées EN 60309 sans porte-fusible. Dispositif de protection par disjoncteur miniature (MCB) 6 kA. Dispositif de protection différentielle (RCD) 30 mA. Bouton d'arrêt d'urgence lumineux (témoin de présence de tension) et déclenchement par shunt. Borne de terre externe câblée. Courant nominal : 32 A. Indice de protection : IP65. Dimensions : 677 x 658 x 288 mm

1 x 2P+T 220 V~ 16 A IP65

2 x 3P+T 380 V~ 16 A IP65

1 x 3P+T 380 V~ 32 A IP65

1 x interrupteur principal RCBO 4P 32 A 30 mA (Disjoncteur diff. 400Vca - 4P 32A 30mA - Crb C - 6kA)

1 x disjoncteur miniature (MCB) 2P 16 A

1 x disjoncteur miniature (MCB) 3P 16 A

Neutre à DROITE (Selon la norme NF C 61-314, il n'y a pas de position imposée pour la phase ni pour le neutre)

Alimentation avec bornier 10 mm²

Puissance de sortie maximale : 21 kW
