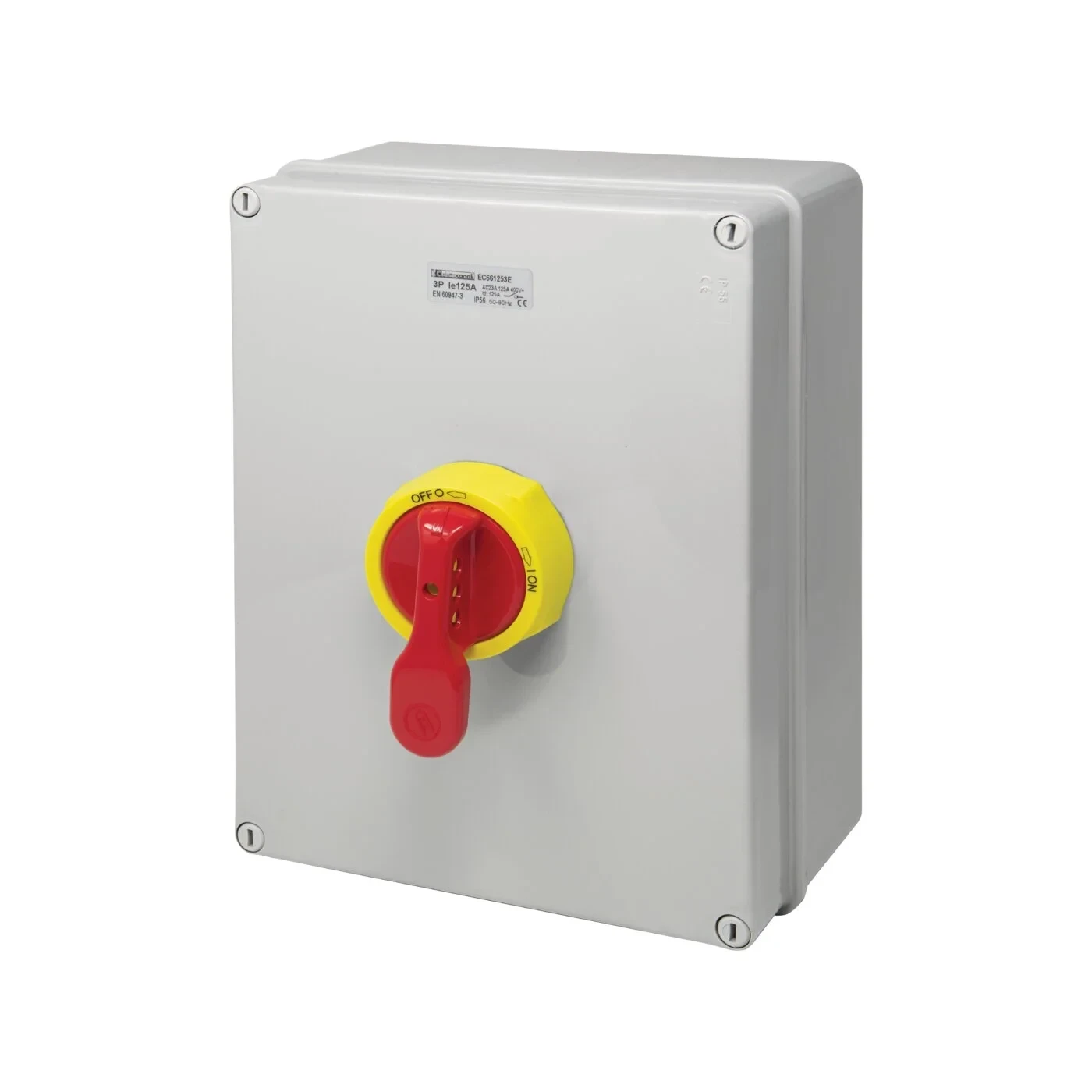

Inter rotatif coffret AU 3p 160A 232X310X175
Référence: EC661603E
Description
Interrupteur-sectionneur d'urgence. Poignée jaune/rouge. Boîtier en technopolymère ABS thermorésistant, antichoc et sans halogène avec parois lisses. Poignée cadenassable (3 cadenas), verrouillage du couvercle en position “ON”, angle de manœuvre 90°. Tension nominale d'utilisation Ue : 690V, tension nominale d'isolement Ui : 690V, 50/60 Hz. Durabilité mécanique 120 cycles/heure : 100.000 cycles. Avec bornes de terre et neutre passantes. Résistance à la chaleur anormale : jusqu'à 650 °C (Glow Wire Test, norme IEC 60695-2-11). Produits conformes aux normes IEC947-3, EN60947-3, UL508. Double isolation avec bouchons cache-vis de fixation fournis. Dimensions 310x232x175 mm.
3 Pôles – 160A
Fiche Technique
| Dimensions | 310x232x175 mm |
| Nombre de pôles | 3 |
| Largeur | 232 mm |
| Hauteur | 310mm |
| Profondeur | 175 mm |
| Exécution comme interrupteur principal | Non |
| Exécution comme interrupteur de maintenance/réparation | Non |
| Exécution comme interrupteur de sécurité | Oui |
| Exécution comme dispositif d'arrêt d'urgence | Non |
| Exécution comme inverseur | Non |
| Nombre d'interrupteurs | 1 |
| Tension nominale maximale d'utilisation Ue pour AC | 690 V |
| Tension nominale d'utilisation | 230-690 V |
| Courant nominal permanent Iu | 160 A |
| Courant nominal permanent à AC-23, 400V | 125 A |
| Courant nominal permanent pour AC-21, 400 V | 160 A |
| Puissance nominale d'utilisation pour AC-3, 400 V | 40 kW |
| Résistance au courant de court-circuit Icw | 3000 A |
| Puissance nominale d'utilisation pour AC-23, 400V | 60 kW |
| Puissance d'interruption à 400 V | 60 kW |
| Courant de court-circuit nominal conditionnel Iq | 10 kA |
| Nombre de contacts auxiliaires, normalement fermés | 0 |
| Nombre de contacts auxiliaires, normalement ouverts | 0 |
| Nombre de contacts auxiliaires, d'échange | 0 |
| Actionnement moteur optionnel | Non |
| Actionnement moteur intégré | Non |
| Détendeur de tension optionnel | Non |
| Type de construction de l'appareil | Appareil complètement installé dans un boîtier |
| Adapté pour fixation au sol | Non |
| Adapté pour fixation frontale à 4 trous | Oui |
| Adapté pour fixation frontale centrale | Non |
| Adapté pour montage sur répartiteur | Non |
| Adapté pour construction intermédiaire | Non |
| Couleur de l'élément d'actionnement | Rouge |
| Type d'actionnement | Type de dispositif d'actionnement |
| Verrouillable | Oui |
| Type de connexion du circuit électrique principal | Serre-câble |
| Avec câblage préfabriqué | Non |
| Degré de protection (IP), côté frontal | IP55 |
